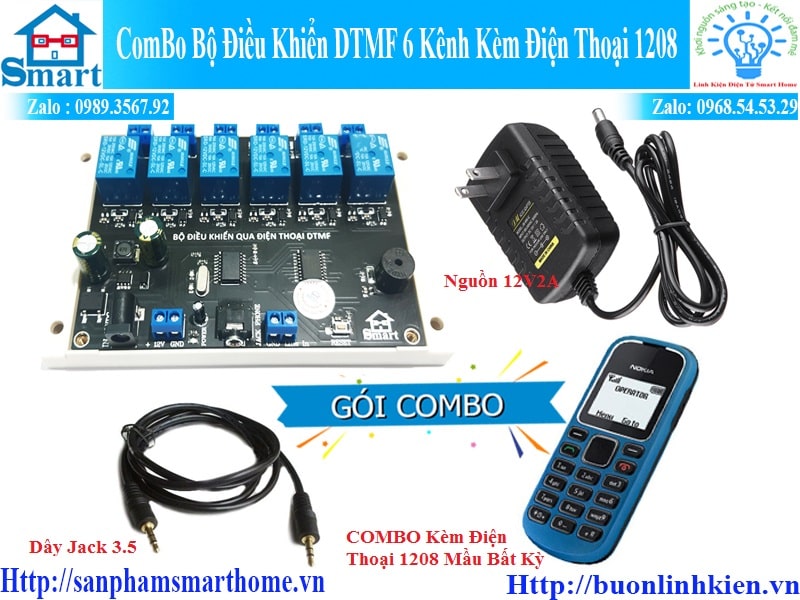

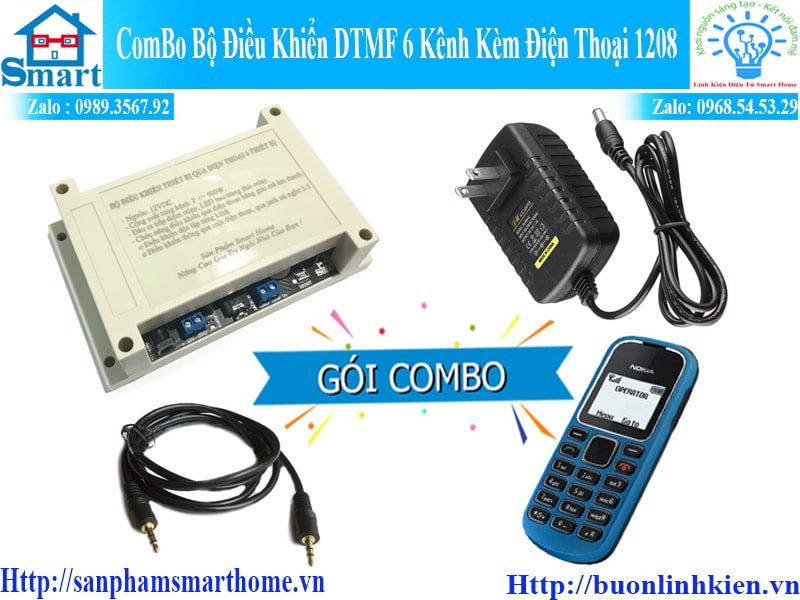

ComBo Bộ Điều Khiển DTMF thiết bị qua điện thoại GSM 6 Kênh Kèm Điện Thoại Nokia 1280

I. Tính Năng:

– Điều khiển đóng mở Relay bằng một nút nhấn trên mạch.
– Điều khiển đóng mở Relay bằng phím bấm trên điện thoại được kết nối với module.
– Điều khiển đóng mở relay bằng điện thoại từ xa.

II. Thông số kỹ thuật:

III. Hướng dẫn sử dụng:

1. Hướng dẫn sử dụng.

2. Các bước điều khiển bật tắt Relay.

Bộ điều khiển thiết bị bằng điện thoại 6 kênh điều khiển 2 phương thức:

• Bật tắt thiết bị trực tiếp trên bàn phím điện thoại nokia 1280 hoặc các điện thoại có bàn phím cơ.
• Bật tắt thiết bị bằng điện thoại khác gọi đến điện thoại nokia 1280.

* Bật tắt thiết bị bằng trên bàn phím điện thoại Nokia 1280:

B1: Bấm phím 1, 2, 3, 4, 5, 6 + phím * tương ứng Bật relay 1, 2, 3, 4, 5, 6 trên mạch.

Khi bấm phím số mạch sẽ kêu 2 tiếng. Khi bật relay thì kêu 1 tiếng.

B2: Bấm phím 1, 2, 3, 4, 5, 6 + phím số 0 -> tương ứng Tắt relay 1, 2, 3, 4, 5, 6 trên mạch.

Khi bấm phím số mạch sẽ kêu 2 tiếng. Khi tắt relay thì kêu 1 tiếng.

B3: Bấm phím số 7 bật toàn bộ relay trên mạch.

B4: Bấm phím số 8 Tắt toàn bộ relay trên mạch.

* Bật tắt thiết bị bằng điện thoại từ xa gọi đến thoại Nokia 1280:

B1: Dùng một điện thoại khác để gọi đến điện thoại kết nối với mạch DTMF 6 kênh. Bật âm bàn phím của cả 2 điện thoại. Để chế độ tự động bắt máy của điện thoại.

B2: Điện thoại gọi đến bấm phím số 1, 2, 3, 4, 5, 6 + phím * tương ứng Bật relay 1, 2, 3, 4, 5, 6. Khi bấm phím số mạch sẽ kêu 2 tiếng. Khi bật relay thì kêu 1 tiếng.

B3: Quý khách muốn tắt relay bấm phím số 1, 2, 3, 4, 5, 6 + phím 0 trên bàn phím của điện thoại gọi đến tương ứng Tắt relay 1, 2, 3, 4, 5, 6. Khi bấm phím số mạch sẽ kêu 2 tiếng. Khi tắt relay thì kêu 1 tiếng.

B4: Bấm phím số 7 bật toàn bộ relay trên mạch.

B5: Bấm phím số 8 Tắt toàn bộ relay trên mạch.

* Một số lưu ý khi sử dụng module

• Khi kết nối điện thoại với module để điều khiển, điện thoại được kết nối cần được bật âm bàn phím.
• Khi điều khiển bằng điện thoại khác từ xa, điện thoại điều khiển cũng cần được bật âm bàn phím .
• Module hoạt động tốt nhấn khi được điều khiển bằng các dòng điện thoại NOKIA đời cũ. Khi điều khiển nên bật âm bàn phím ở mức cao nhất.
